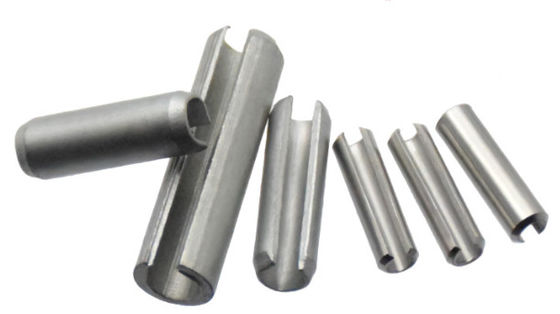

DIN1481 Thép không gỉ SUS304 Loại mùa xuân chân thẳng có khe cắm Loại nặng đơn giản
| Nguồn gốc | JIANG SU PROVINCE CHINA |
|---|---|
| Hàng hiệu | YingYan |
| Chứng nhận | ISO9000 |
| Số mô hình | Φ4-Φ8 |
| Số lượng đặt hàng tối thiểu | 1000 miếng |
| Giá bán | negotiable |
| chi tiết đóng gói | Hộp nhỏ, túi nhựa, số lượng lớn trong thùng |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên | Chân thẳng loại lò xo, có rãnh, loại nặng | Tiêu chuẩn | GB/DIN/ASME/EN/ISO/JIS B&v.v. |
|---|---|---|---|
| Vật liệu | thép không gỉ SUS304 | Điều trị bề mặt | Làm bóng |
| Màu sắc | Đơn giản | Kích thước | Φ4-Φ8/Theo yêu cầu của bạn |
| Chiều dài | 10mm-16mm/theo yêu cầu của bạn | ||
| Làm nổi bật | SUS304 Ống thẳng kiểu xuân,DIN1481 Loại chân thẳng xuân,Đinh nặng DIN 1481 |
||
Mô tả sản phẩm
DIN1481 thép không gỉ SUS304 Loại xuân chân thẳng, khe khe, loại hạng nặng đơn giản
| Chiều kính danh nghĩa | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| a | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | phút | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| tối đa | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Sức cắt giảm tối thiểu, đơn (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| Tiêu chí cắt đôi tối thiểu,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Chiều kính danh nghĩa | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | phút | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| tối đa | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Sức cắt giảm tối thiểu, đơn (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| Tiêu chí cắt đôi tối thiểu,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Chiều kính danh nghĩa | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | phút | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| tối đa | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Sức cắt giảm tối thiểu, đơn (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| Tiêu chí cắt đôi tối thiểu,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Chiều kính danh nghĩa | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | phút | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| tối đa | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Sức cắt giảm tối thiểu, đơn (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| Tiêu chí cắt đôi tối thiểu,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Đặc điểm:
- Những chân trụ này làđược trang bịvới khe cắm dọc theo chiều dài trục của chúng, cho phép biến dạng đàn hồi trong quá trình lắp đặt, do đó tạo điều kiện dễ dàng cho việc chèn và cố định.
- Những chân trụ này được làm từcủathép carbon hoặc các vật liệu có độ bền cao khác, cho phép chúng chịu được lực kéo và cắt lớn.
- Các đầu của các chân được gia công vàosơnbề mặt, làm cho việc chèn thuận tiện hơn và giảm nguy cơ làm hỏng các thành phần khác trong quá trình lắp ráp.
- Một khi được đưa vào một lỗ, các chân mở rộng nhẹ, tạo ra một căng thẳng bên ngoài mà an toàn chúng chặt chẽ với các bức tường của lỗ, đảm bảo một kết nối ổn định.
Ưu điểm:
- Nhờ thiết kế khe vàsơnCác đầu, các chân xích khớp thẳng có thể được chèn dễ dàng vào các lỗ chế tạo sẵn, loại bỏ nhu cầu về các công cụ lắp đặt phức tạp hoặc kỹ thuật chuyên môn.
- Những cái chân"mở rộngbản chấtkết quảtrong một sự phù hợp chặt chẽ hơn với các bức tường của lỗ, tăng cường sự ổn định của kết nối. Điều này cho phép nó chịu được rung động và cú sốc lớn hơn,đảm bảo độ bền và kéo dài tuổi thọ tổng thể của ứng dụng.
- Các chân xích mùa xuân thẳng có khe cắm nặng được thiết kế để dễ dàng lắp đặt và tháo rời, làm cho chúng lý tưởng để sử dụng trong một loạt các máy móc và thiết bị, đặc biệttrongcác tình huống đòi hỏi phải tháo rời và lắp ráp lại thường xuyên, chẳng hạn như ở các bản lề, suối và các thành phần truyền tải điện.Tính linh hoạt của chúng đảm bảo lợi ích đáng kể trong các ứng dụng này.
Ứng dụng:
- Các kết nối bản đệm:Chất liệu sử dụng nặngĐơn giảnCác chân xích có khethường được sử dụng trong kết nối bản lề, cung cấp một kết nối ổn định cho phép bản lề quay tự do khi cần thiết.
- Cài đặt suối: Trong các ứng dụng suối, các chân này có thể được sử dụng để củng cố đầu của suối, ngăn chặn chuyển động hoặc thả lỏng.
- Các thành phần truyền tải điện: Trong các hệ thống truyền tải điện, các chân xích mùa xuân thẳng có khe cắm được sử dụng để kết nối và bảo mật các thành phần truyền tải khác nhau, chẳng hạn như bánh răng, trục,và nối.
