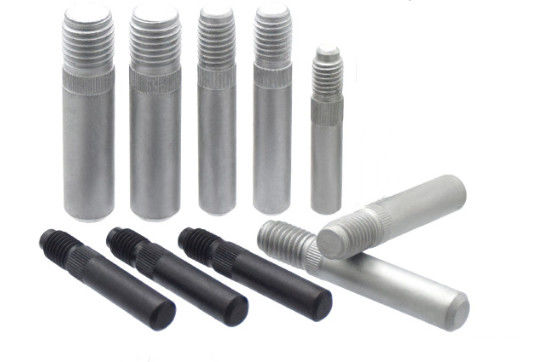

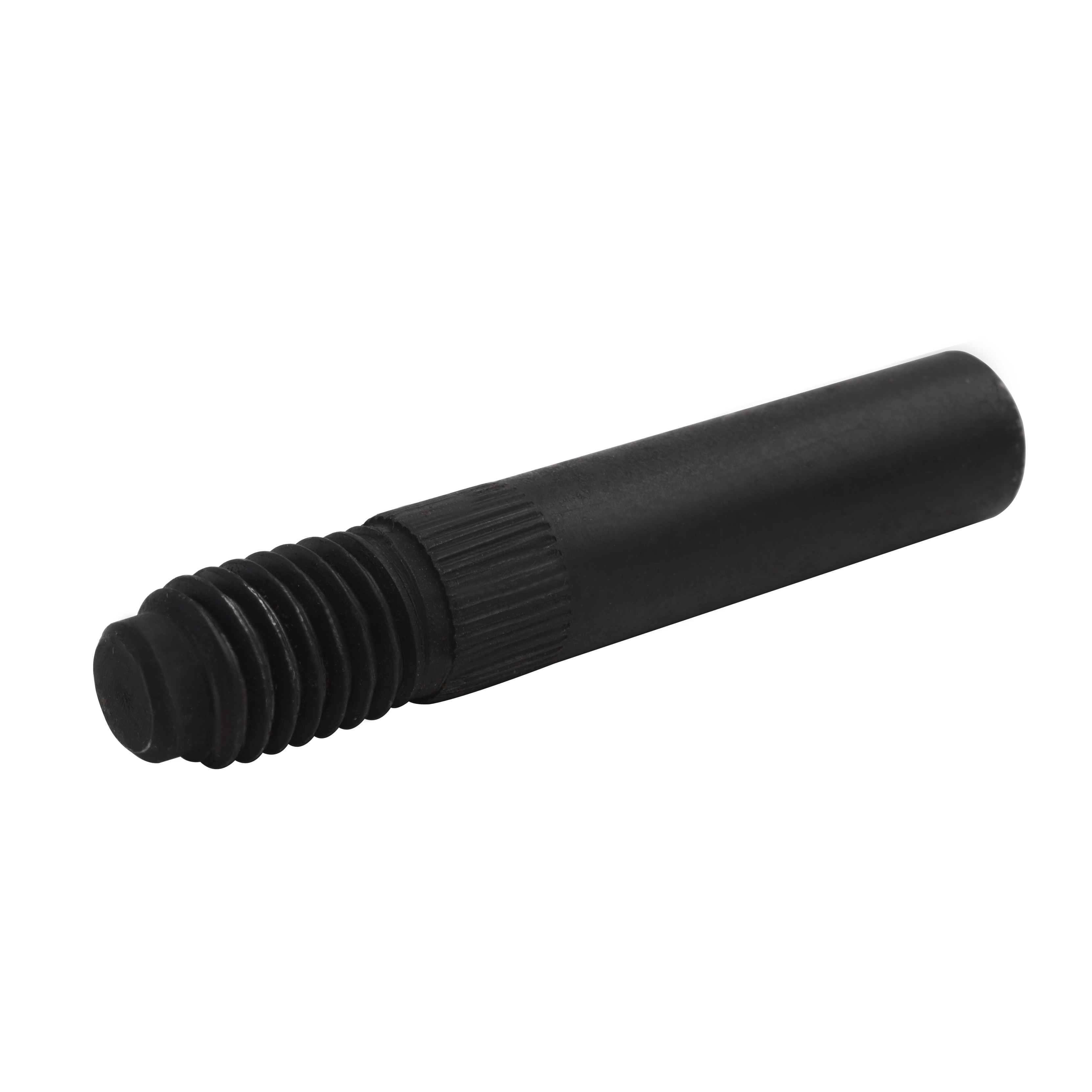

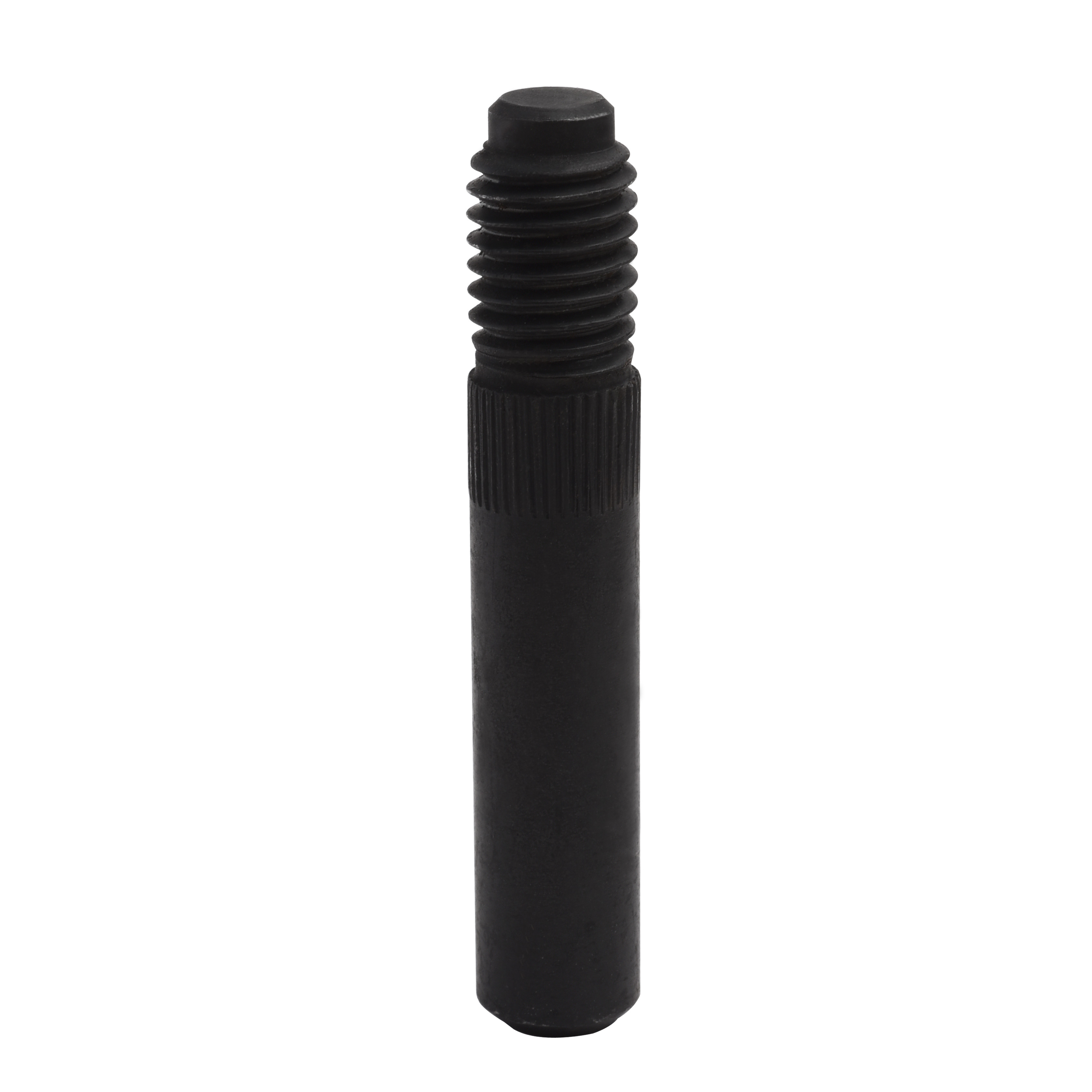

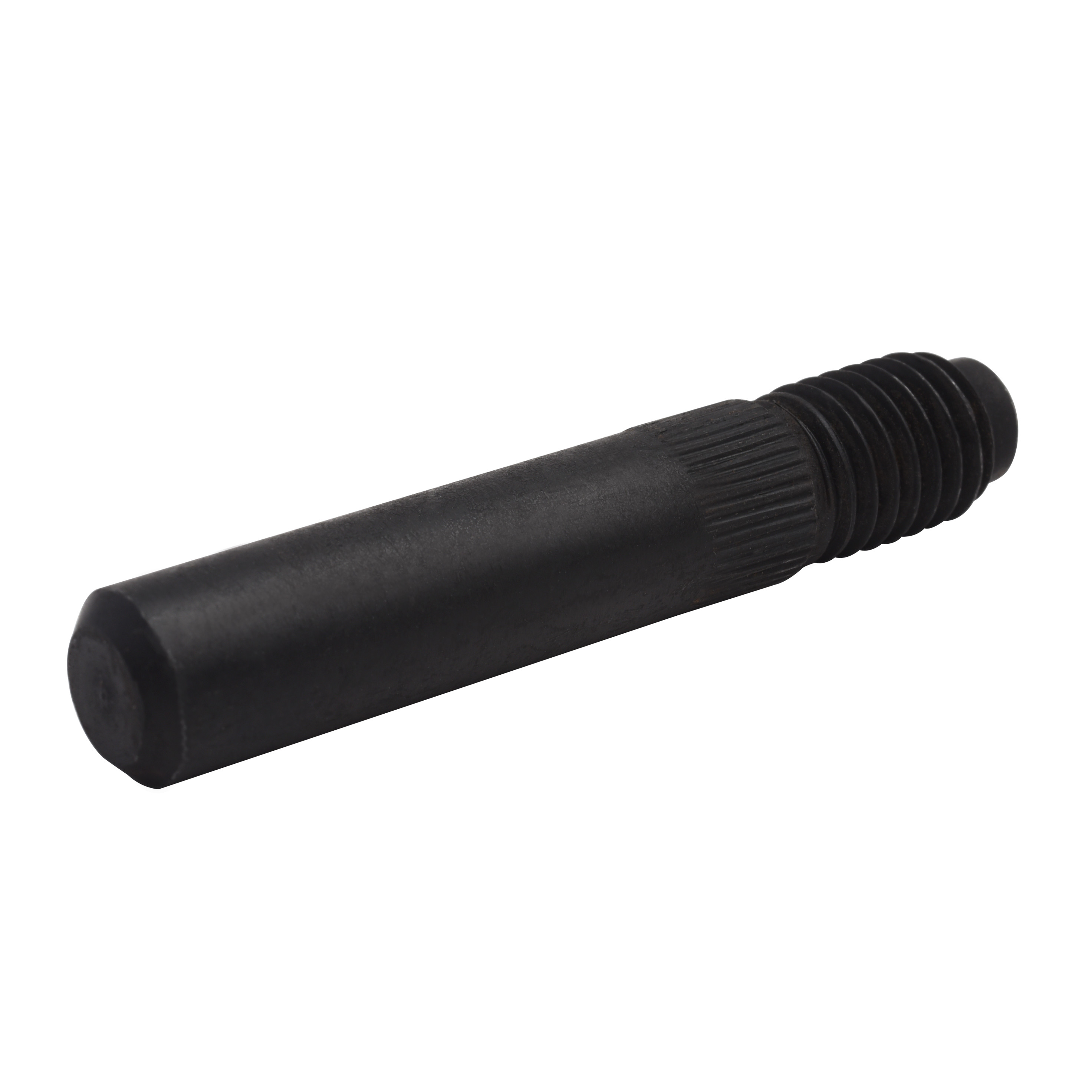

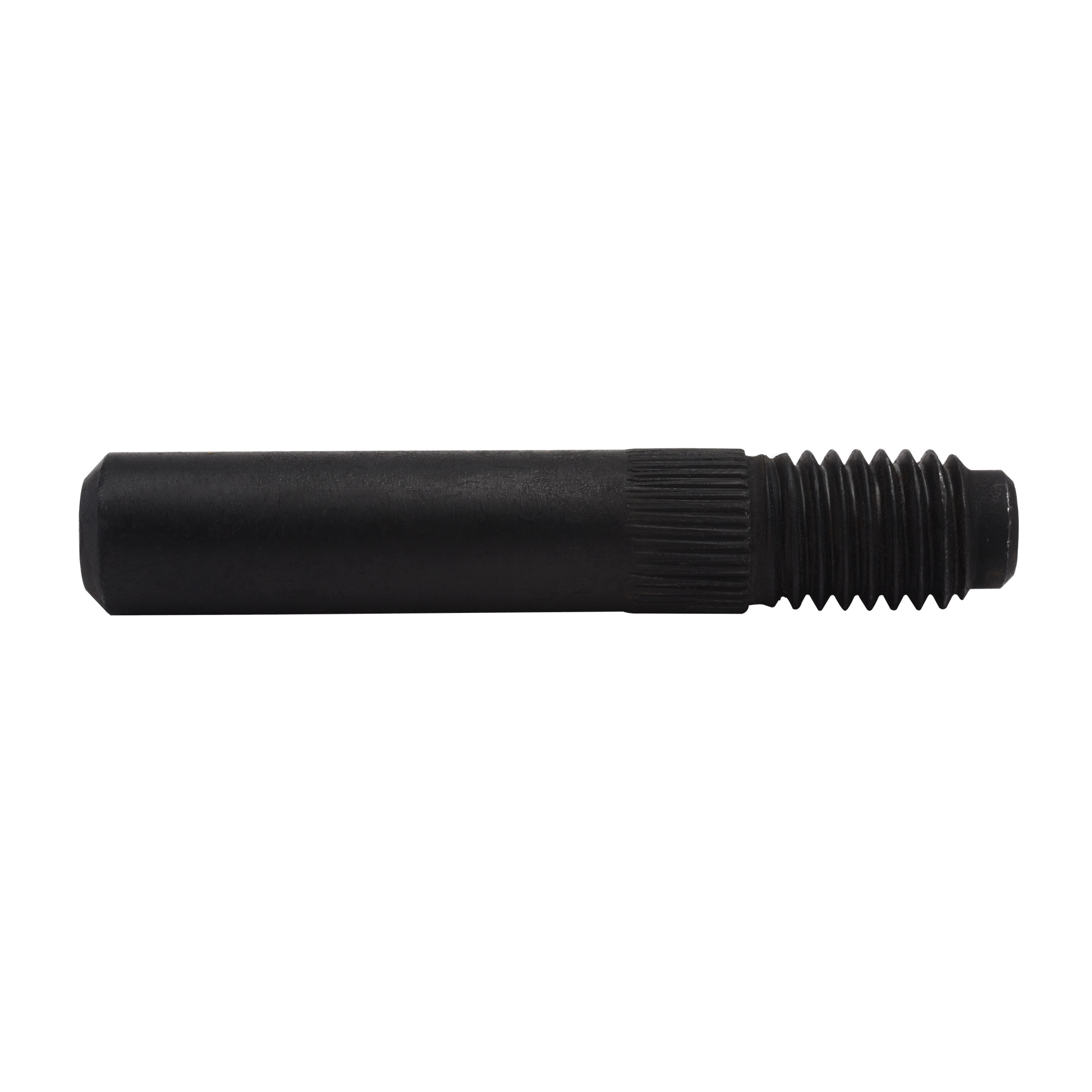

DIN7977 ISO8737 EN 28737 Thép Carbon Pin với sợi ngoài Dacromet màu đen
| Nguồn gốc | JIANG SU PROVINCE CHINA |
|---|---|
| Hàng hiệu | YingYan |
| Chứng nhận | ISO9000 |
| Số mô hình | chiều dài55~70mm |
| Số lượng đặt hàng tối thiểu | 1000 miếng |
| Giá bán | negotiable |
| chi tiết đóng gói | Hộp nhỏ, túi nhựa, số lượng lớn trong thùng carton, |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên | Chân côn có ren ngoài | Tiêu chuẩn | GB/DIN/ASME/EN/ISO, v.v. |
|---|---|---|---|
| Vật liệu | 45 # thép | Kết thúc. | Bị bôi đen, Dacromet |
| Dịch vụ | OEM/ODM | Hình dạng | côn |
| Kích thước | M10-M16/theo yêu cầu của bạn | ||
| Làm nổi bật | Các chân thép thép trục ngoài,Thép carbon pin con,DIN 7977 Taper Pin |
||
Mô tả sản phẩm
Đinh thu nhỏ với sợi ngoài
| Chiều kính danh nghĩa | 5 | 6 | 8 | 10 | 12 | 14 | |
| d | |||||||
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 1.75 | |
| d | tối đa | 5 | 6 | 8 | 10 | 12 | 14 |
| phút | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 13.93 | |
| b | tối đa | 15.6 | 20 | 24.5 | 27 | 30.5 | 33.5 |
| phút | 14 | 18 | 22 | 24 | 27 | 30 | |
| a | tối đa | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 |
| d2 | M5 | M6 | M8 | M10 | M12 | M12 | |
| r1 | ≈ | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 |
| r2 | ≈ | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 |
| dp | h13 | 3.5 | 4 | 5.5 | 7 | 8.5 | 8.5 |
| z | 0 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3 |
| Chiều kính danh nghĩa | 16 | 20 | 25 | 30 | 40 | 50 | |
| d | |||||||
| P | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | tối đa | 16 | 20 | 25 | 30 | 40 | 50 |
| phút | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
| b | tối đa | 39 | 39 | 45 | 52 | 65 | 78 |
| phút | 35 | 35 | 40 | 46 | 58 | 70 | |
| a | tối đa | 6 | 6 | 7.5 | 9 | 10.5 | 12 |
| d2 | M16 | M16 | M20 | M24 | M30 | M36 | |
| r1 | ≈ | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 |
| r2 | ≈ | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 4 |
| dp | h13 | 12 | 12 | 15 | 18 | 23 | 28 |
| z | 0 | 4 | 4 | 5 | 6 | 7.5 | 9 |
Đặc điểm:
- Chiếc kẹp này có hình dạng thu nhỏ với mộtbên ngoàiSự kết hợp của coni và sợi gia tăng độ chính xác trong vị trí và đảm bảo việc cố định an toàn hơn.
- Sản xuất theo tiêu chuẩn DIN 7977, các chân này có kích thước chính xác và chiều dài biến đổi, làm cho chúng thích nghi với một phạm vi rộngcủakịch bản và ứng dụng.
- Quá trình sản xuất cung cấp một lựa chọn các vật liệu khác nhau, bao gồm thép, thép không gỉ và đồng, mỗi loại có lợi thế riêng về mặtsức mạnh, chống ăn mòn và hiệu quả chi phí.
- Sản xuất tạiphù hợpvới DIN7977, chân chính xác về kích thước và độ chính xác tổng thể cao, đảm bảo hiệu suất đáng tin cậy trong lắp ráp.
Ưu điểm:
- Sự kết hợp của conicing và threading đảm bảo một kết nối an toàn trong các tập hợp, chống lại rung động và các lực bên ngoài khác.
- Hình dạng cong cho phép dễ dàng chèn vào lỗ, tạo thuận lợi cho việc lắp đặt, trong khi sợi ngoài cung cấpmột hiệu ứng khóa an toàn và cũng làm cho việc loại bỏ dễ dàng.
- Sự đa dạng của chiều dài, đường kính, và các lựa chọn vật liệu làm cho DIN 7977 ốc chân linh hoạt và phù hợp cho một loạt cácứng dụngvà các kịch bản.
Ứng dụng:
- Máy móc và thiết bị: DIN 7977 chân cong với sợi ngoài thường được sử dụng trong máy móc và thiết bị nơi vị trí chính xác và cố định an toàn là rất quan trọng, chẳng hạn như trong vòng bi, hộp số,và các thành phần truyền tải khác.
- Ngành công nghiệp ô tô: Trong ngành công nghiệp ô tô, các chân này được sử dụng để cố định các thành phần trong động cơ, hộp số và hệ thống khung xe.
- Hàng không vũ trụ và quốc phòng: Độ chính xác và độ tin cậy của DIN 7977 conper pin làm cho chúng phù hợp để sử dụng trong các ứng dụng hàng không vũ trụ và quốc phòng, nơi hiệu suất cao và an toàn là tối quan trọng.
Xin lưu ý rằng các ứng dụng cụ thể và đặc điểm hiệu suất có thể khác nhau tùy thuộc vào vật liệu, kích thước và thiết kế của các chân nón DIN 7977.
