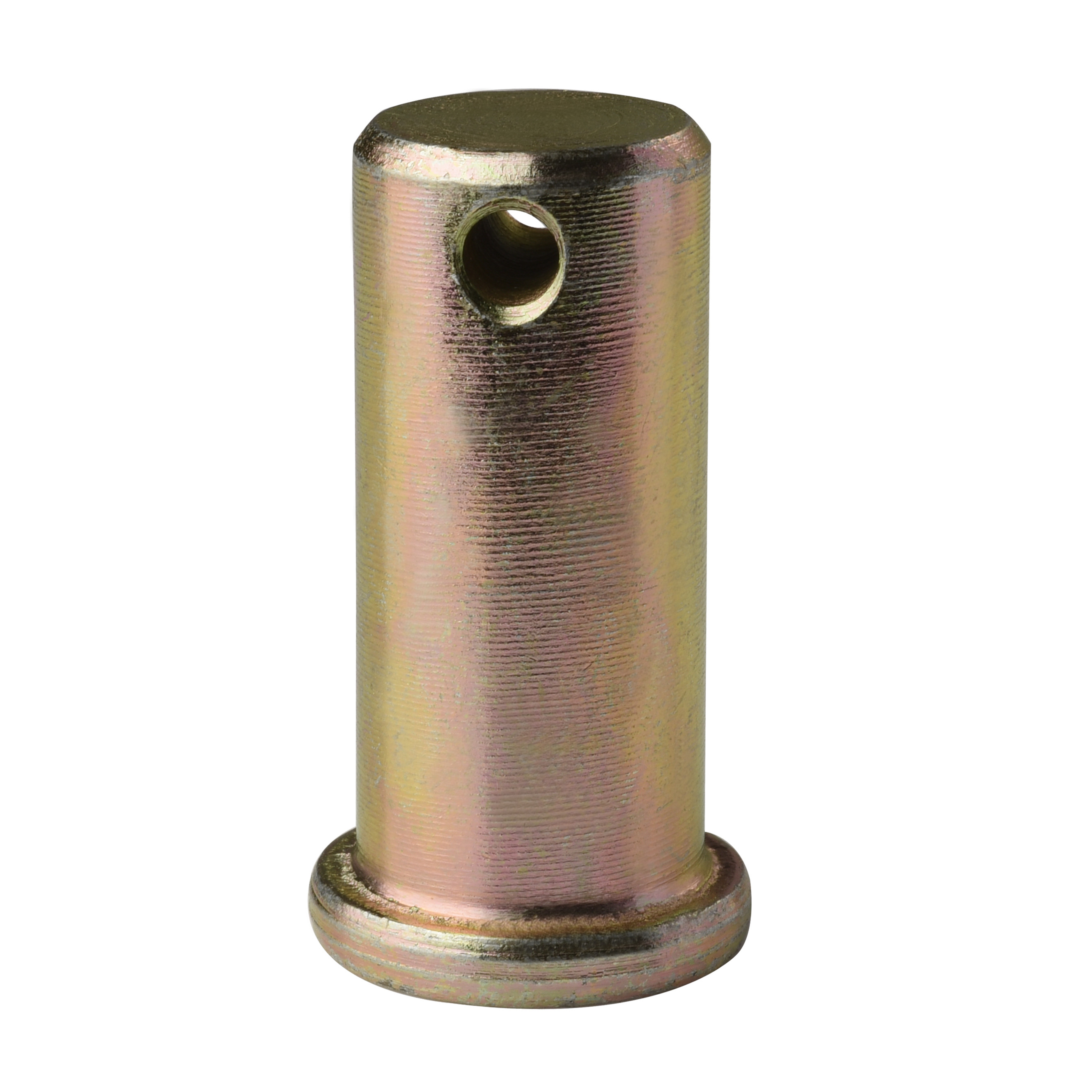

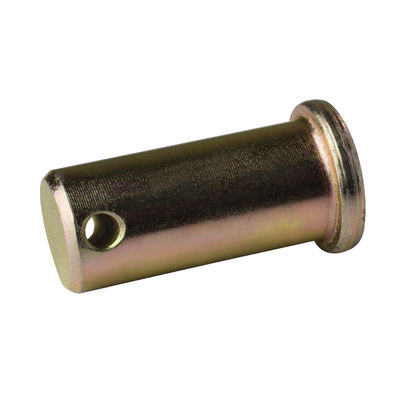

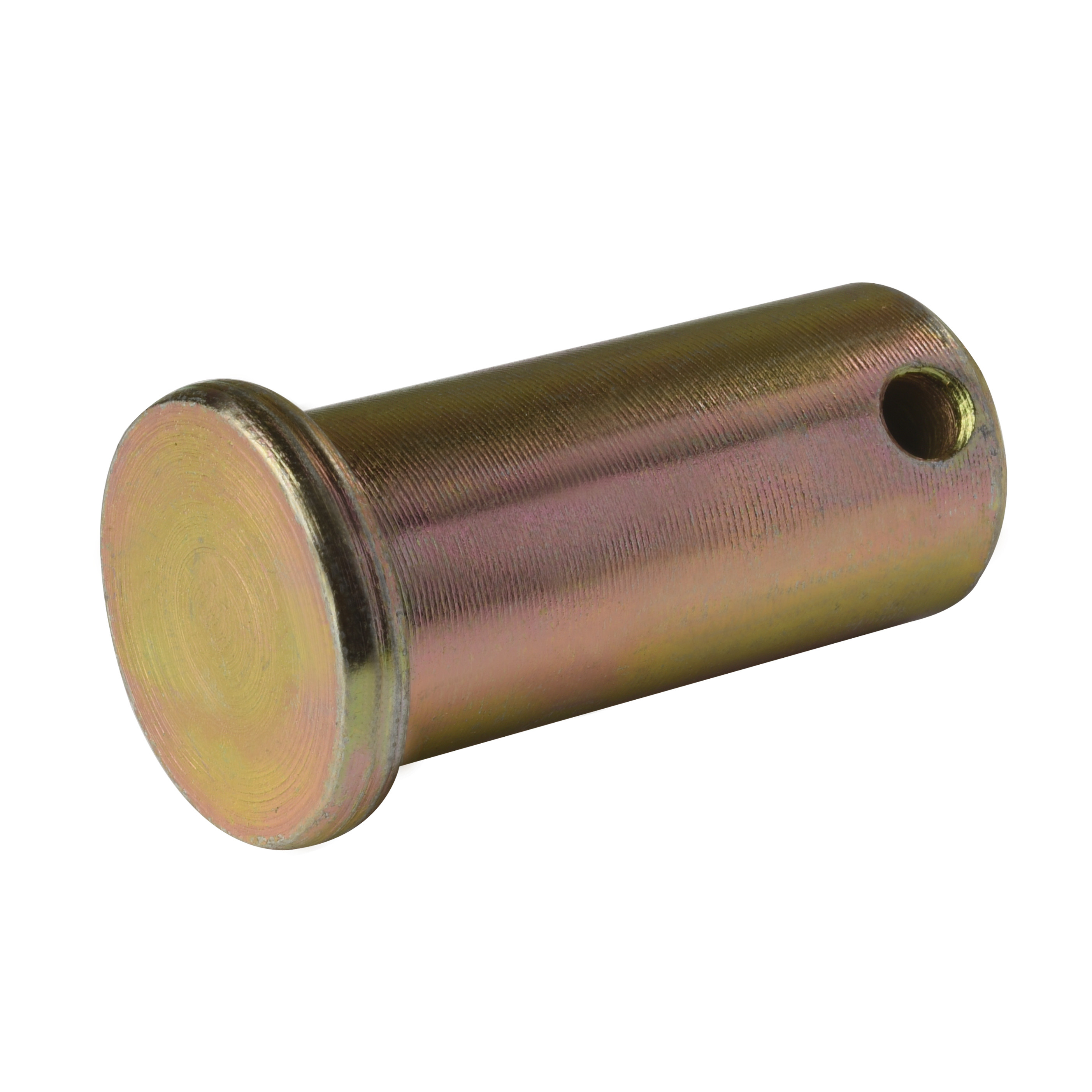

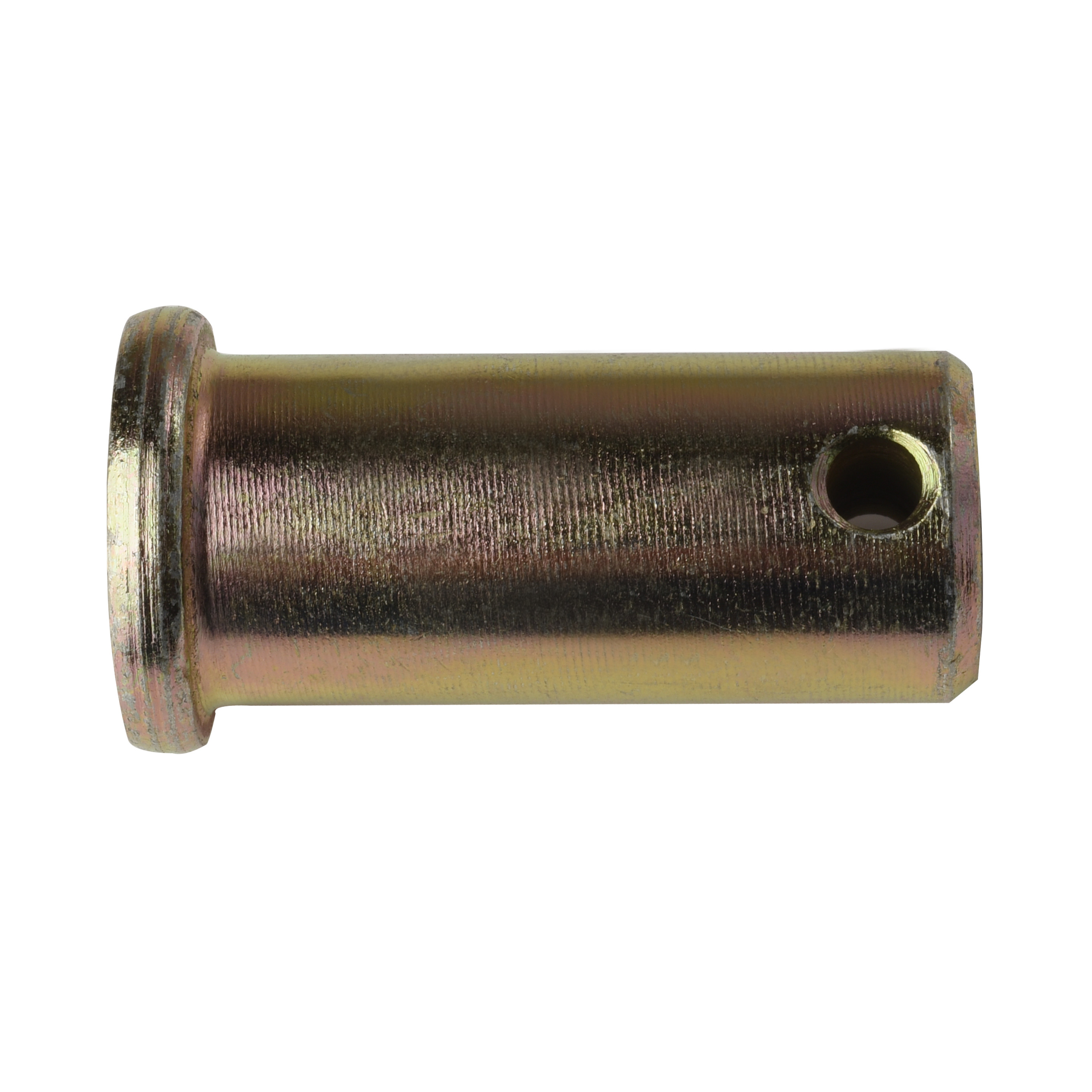

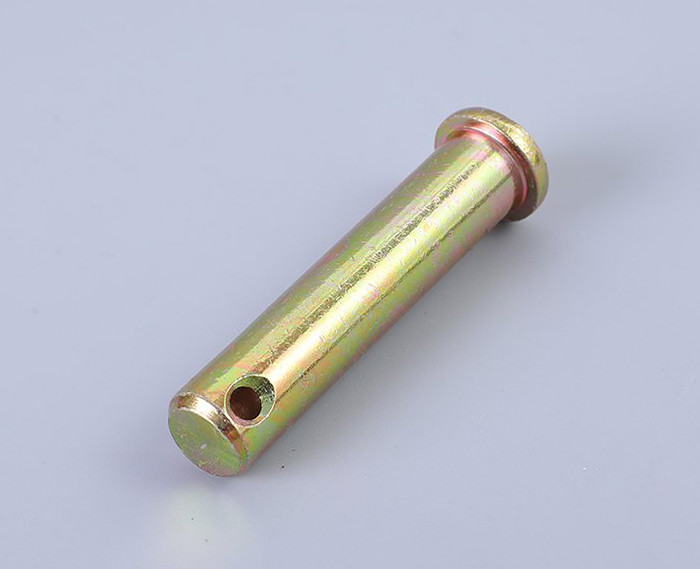

DIN1444 EN22341 ISO 2341 Clevis Pin với đầu thép cacbon bọc kẽm
| Nguồn gốc | TỈNH GIANG TÔ TRUNG QUỐC |
|---|---|
| Hàng hiệu | YingYan |
| Chứng nhận | ISO9000 |
| Số mô hình | Φ10-Φ16 |
| Số lượng đặt hàng tối thiểu | 1000 miếng |
| Giá bán | negotiable |
| chi tiết đóng gói | Hộp nhỏ, túi nhựa, số lượng lớn trong thùng |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên | Cây ghim với đầu | Tiêu chuẩn | GB/DIN/ASME/EN/ISO, v.v. |
|---|---|---|---|
| Vật liệu | Thép cacbon 35K | Điều trị bề mặt | Tấm kẽm |
| Màu sắc | Màu vàng | Thể loại | 8,8 |
| Kích thước | Φ10-Φ16/Theo yêu cầu của bạn | Chiều dài | 25-40mm/Theo yêu cầu của bạn |
| Làm nổi bật | Thép carbon ISO 2341 Clevis Pin,Ghi đồng bằng kẽm ISO 2341 Clevis Pin,Thép carbon pin DIN1444 |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Φ10*25 | Φ10 | 25 | 10000 | |
| Φ10*32 | Φ10 | 32 | 10000 | |
| Φ16*35 | Φ16 | 35 | 10000 | |
| Φ16*45 | Φ16 | 45 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Mô tả sản phẩm
DIN1444 ISO2341 EN22341 Thép Carbon 35K Sữa vàng lớp 8.8 Sữa nhựa với đầu Φ10-Φ16
| Chiều kính danh nghĩa | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | tối đa | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| phút | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | tối đa | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| phút | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | tối đa | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| phút | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | Kích thước danh nghĩa | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| tối đa | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| phút | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| Lh | phút | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| Chiều kính danh nghĩa | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | tối đa | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| phút | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | tối đa | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| phút | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | tối đa | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| phút | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | Kích thước danh nghĩa | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| tối đa | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| phút | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| Lh | phút | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| Chiều kính danh nghĩa | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | tối đa | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| phút | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | tối đa | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| phút | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | tối đa | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| phút | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | Kích thước danh nghĩa | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| tối đa | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| phút | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| Lh | phút | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| Chiều kính danh nghĩa | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | tối đa | 60 | 70 | 80 | 90 | 100 | ||
| phút | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | tối đa | 78 | 90 | 100 | 110 | 120 | ||
| phút | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | tối đa | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| phút | 10 | 13 | 13 | 13 | 13 | |||
| k | Kích thước danh nghĩa | 12 | 13 | 13 | 13 | 13 | ||
| tối đa | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| phút | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| Lh | phút | 14 | 16 | 16 | 16 | 16 | ||
Đặc điểm:
- Các trục chân đầu được thiết kế theo DIN1444phù hợpvới các tiêu chuẩn quốc tế, với một loạt các kích thước cung cấp nhiều tùy chọn để đáp ứng các yêu cầu.
- Chúng có thể được làm từ một loạt các vật liệu, bao gồm các loại thép không gỉ 304, 316, 2205, 2507, 310S, 904L, cũng như thép cacbon, để phục vụ môi trường làm việc đa dạngvàcác yêu cầu.
- DIN1444 chân chủ yếu được sử dụng để kết nối hai trục hoặcthiết bịMột khi kết nối được thực hiện bằng chân, một chân chia được chèn vào lỗ nằm ở đầu chân để đảm bảo phần làm việc ở chỗ.
Ưu điểm:
- Lý do tại sao DIN1444 phù hợp vớikhác nhaumôi trường công nghiệp và các kịch bản ứng dụng là do phạm vi kỹ thuật đa dạng và các lựa chọn vật liệu phong phú.
- Sự kết hợp của các chân và chân cotterđảm bảosự ổn định và đáng tin cậy của kết nối.
- Sản xuất và sản xuất các chân chốt tuân thủ nghiêm ngặt các tiêu chuẩn DIN, đảm bảo kích thước chính xác, đảm bảo chất lượng sản phẩm vàkhả năng thay thế, giảm khó khăn trong bảo trì và thay thế, và cuối cùng tiết kiệm chi phí.
Các kịch bản ứng dụng:
- Hệ thống bơm, van và đường ống: Trong hệ thống vận chuyển chất lỏng, chân DIN1444 được sử dụng rộng rãi để kết nối và cố định máy bơm, van và đường ống.
- Ngành hóa dầu: Do môi trường làm việc đặc biệt trong ngành hóa dầu, cần các kết nối chống ăn mòn và sức mạnh cao.DIN1444 chân trở thành một sự lựa chọn lý tưởng vì các lựa chọn vật liệu đa dạng của họ và phương pháp kết nối ổn định.
- Thiết bị kỹ thuật hàng hải: Trong thiết bị kỹ thuật hàng hải, chân DIN1444 cung cấp một kết nối ổn định và đáng tin cậy, đảm bảo rằng thiết bị hoạt động đúng cách trong môi trường biển khắc nghiệt.
- Sản xuất điện gió: DIN1444 pin cũng đóng một vai trò quan trọng trong việc kết nối và cố định thiết bị trong sản xuất điện gió.
