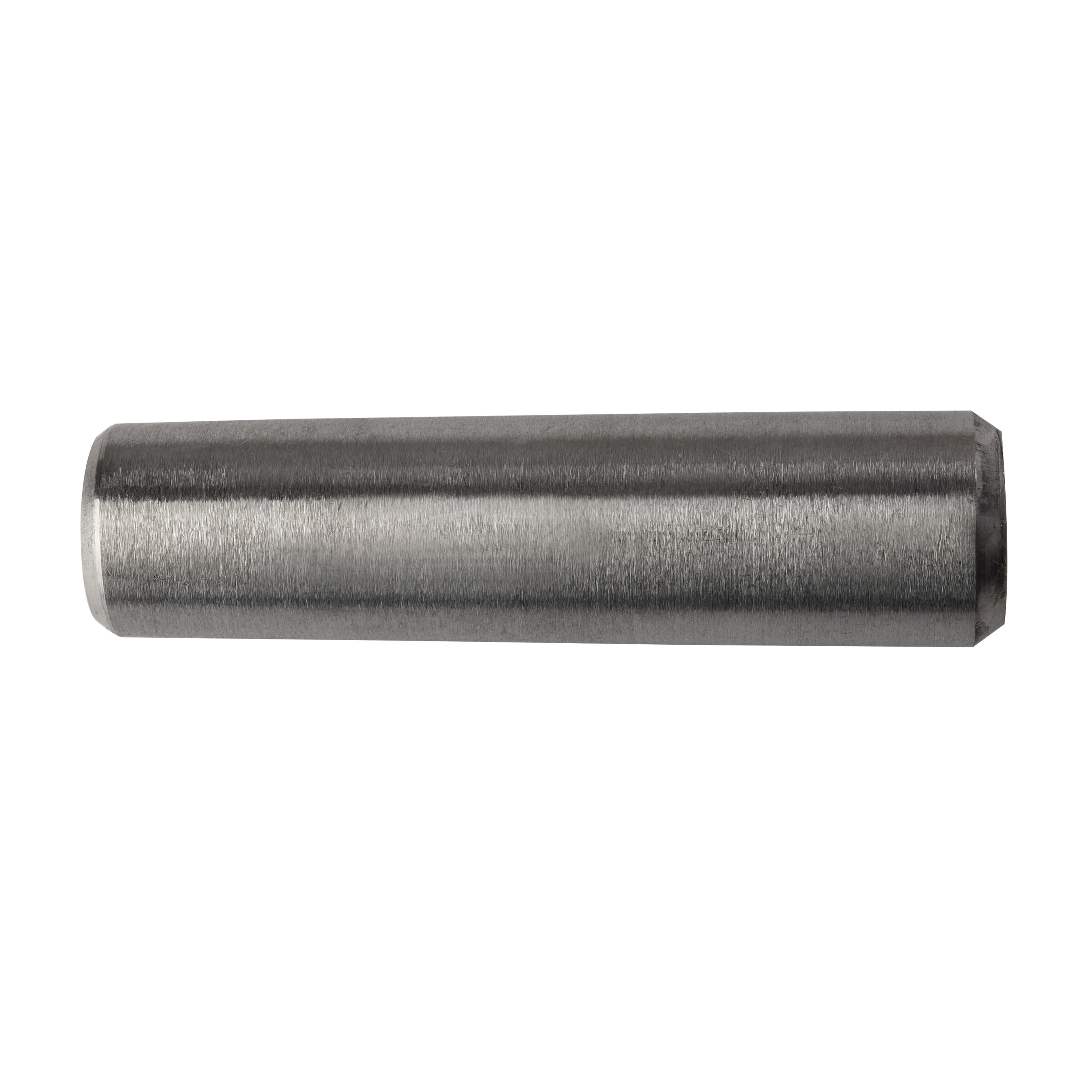

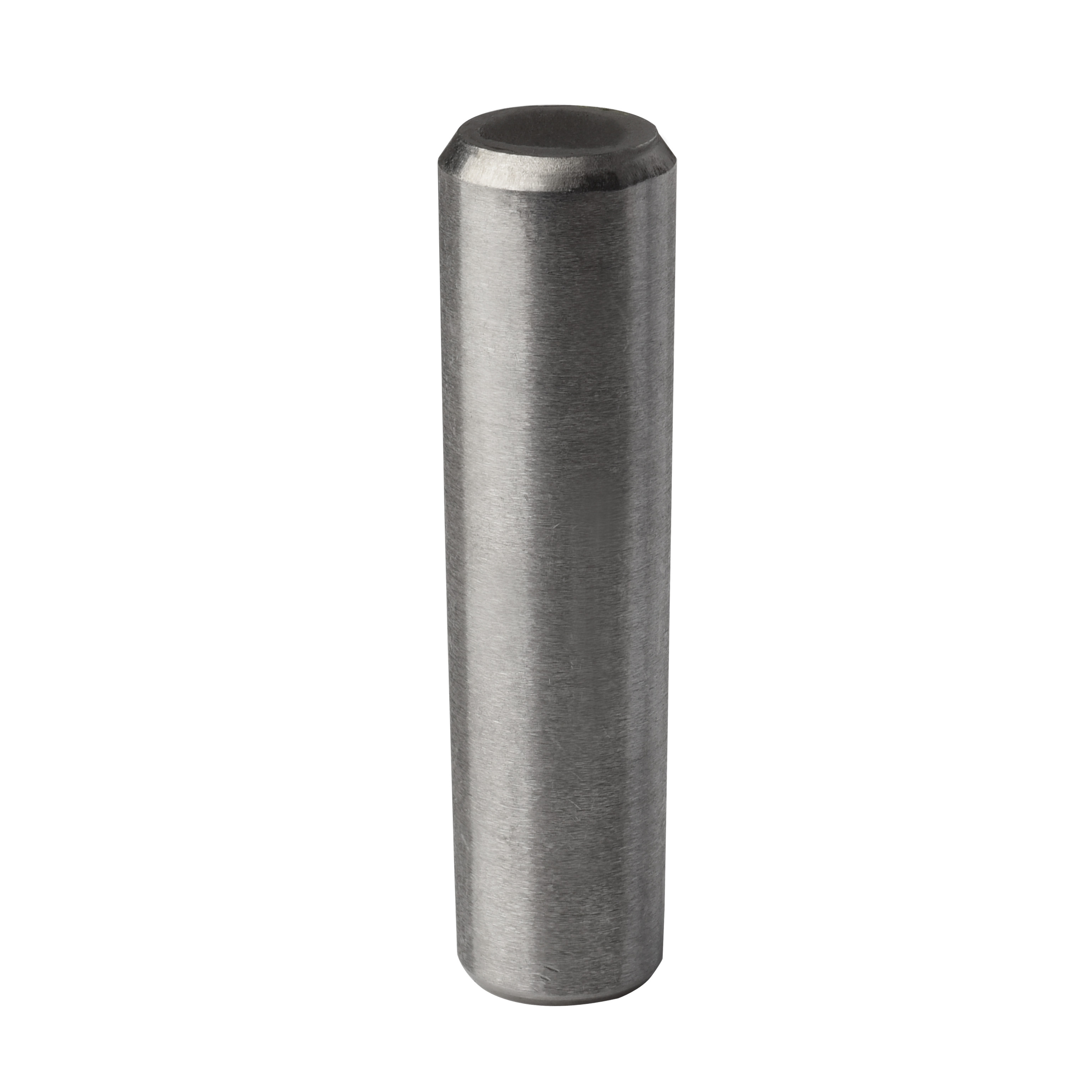

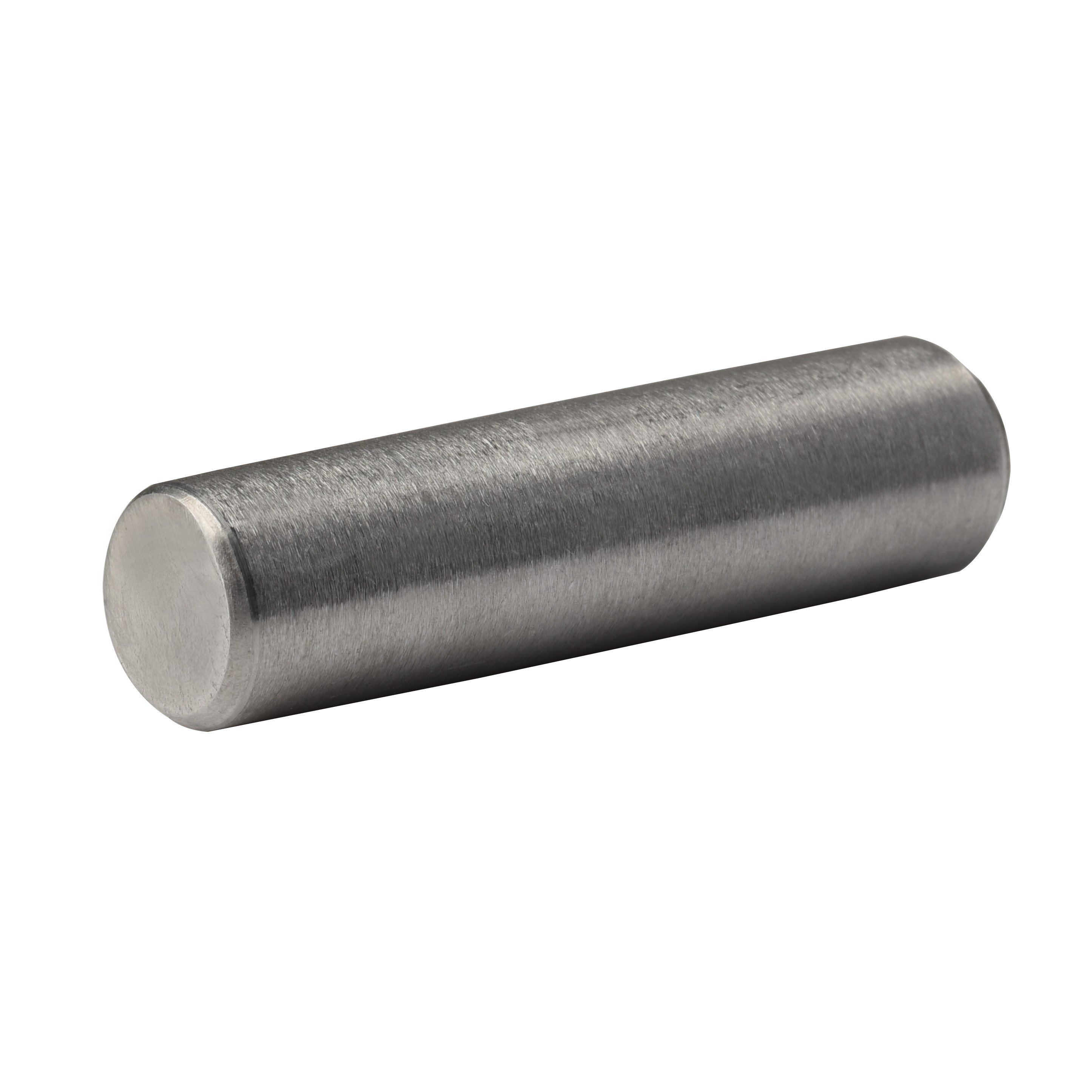

ISO2339 DIN EN 22339 Đinh thắt thông thường Thép carbon A3 30mm - 90mm
| Nguồn gốc | JIANG SU PROVINCE CHINA |
|---|---|
| Hàng hiệu | YingYan |
| Chứng nhận | ISO9000 |
| Số mô hình | chiều dài 30mm-90mm |
| Số lượng đặt hàng tối thiểu | 1000 miếng |
| Giá bán | negotiable |
| chi tiết đóng gói | Hộp nhỏ, túi nhựa, số lượng lớn trong thùng carton, |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên | Chân côn | Tiêu chuẩn | GB/DIN/ASME/EN/ISO, v.v. |
|---|---|---|---|
| Vật liệu | Thép cacbon A3 | Kết thúc. | Đồng bằng, đánh bóng |
| Dịch vụ | OEM/ODM | Hình dạng | côn |
| Kích thước | Φ4-Φ20/theo yêu cầu của bạn | Chiều dài | 30mm-90mm/Theo yêu cầu của bạn |
| Làm nổi bật | ISO2339 Đinh cong,Thép carbon A3 Taper Pin,Đinh thắt đơn giản |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Mô tả sản phẩm
ISO2339/DIN EN 22339 Thép carbon A3 Đinh thắt phẳng Φ4-Φ20
| Chiều kính danh nghĩa | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | Max=kích thước danh nghĩa (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| phút | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| a | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| Chiều kính danh nghĩa | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | Max=kích thước danh nghĩa (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| phút | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| a | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| Chiều kính danh nghĩa | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | Max=kích thước danh nghĩa (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| phút | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| a | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
Đặc điểm
- Chiếc kẹp cong này có mộtcongtỷ lệ 1:50, cho phép nó chuyển hướng các lực bên qua ma sát, dẫn đến khả năng tự khóa đặc biệt.
- Các chân cong có độ chính xác định vị cao hơn chân hình trụ và khả năng tái sử dụng của chúng đảm bảo rằng lắp ráp lặp đi lặp lại vàtháo rờitrong cùng một lỗ không ảnh hưởng đến độ chính xác vị trí hoặc độ tin cậy kết nối.
- Nhờ thiết kế cong và tự khóatính chất, chân cong tương đối đơn giản và đơn giản để lắp đặt và tháo.
Ưu điểm
- Nhờ vào thiết kế hốc độc đáo của họ, chân hốc trưng bàyđặc biệt khả năng tự khóa. Tận dụng lực ma sát, chúng duy trì một kết nối ổn định mà không cần thiết thiết bị khóa bổ sung..
- Được chế tạo để tuân thủ các tiêu chuẩn quốc tế, các chân cong này tự hào về kích thước chính xác cao và độ tin cậy.saulắp ráp và tháo rời lặp đi lặp lại, độ chính xác vị trí và độ tin cậy kết nối của chúng vẫn không bị ảnh hưởng.
- Nhìn vào các đặc điểm thu nhỏ của chúngvàtuân thủ các tiêu chuẩn quốc tế, chân cong là lý tưởng cho một loạt các kịch bản đòi hỏi vị trí và kết nối chính xác cao.
Ứng dụng
- Kỹ thuật cơ khí: Trong kỹ thuật cơ khí, các chân cong thường được sử dụng cho các thành phần đòi hỏi vị trí và kết nối chính xác, chẳng hạn như vòng bi và bánh răng.
- Sản xuất nấm mốc: Trong sản xuất khuôn, các chân cong được sử dụng để đảm bảo các bộ phận khuôn khác nhau, đảm bảo độ chính xác và sự ổn định của khuôn.
- Thiết bị tự động: Pin thắt cũng được sử dụng trong các thiết bị tự động cho các thành phần đòi hỏi kết nối và định vị chính xác cao.
Xin lưu ý rằng mặc dù ISO 2339 và DIN EN 22339 là các tiêu chuẩn chung cho các chân nón, chúng có thể khác nhau về các thông số kỹ thuật chiều dài sản phẩm và các chi tiết khác.Sự lựa chọn và sử dụng nên dựa trên các yêu cầu và kịch bản ứng dụng cụ thể.
