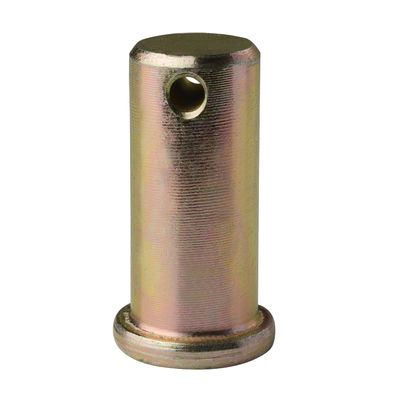

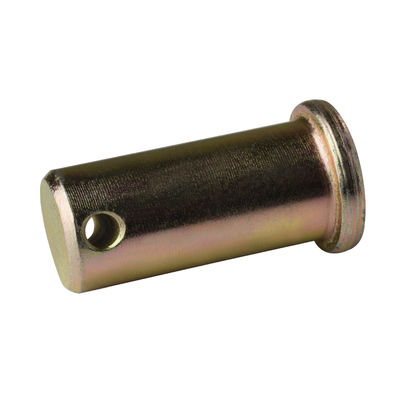

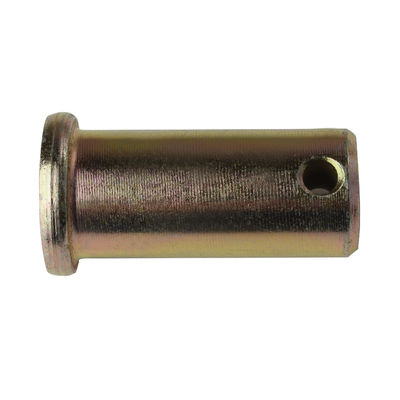

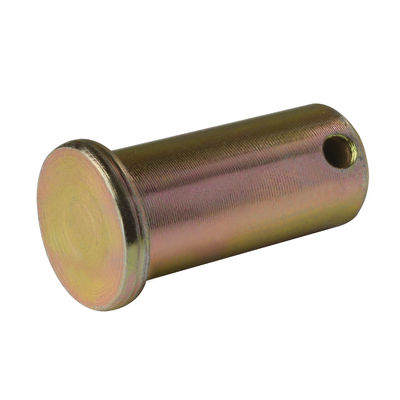

Lớp 4.8 8.8 Clevis Pin And Key DIN1444 DIN EN 22341 Đen Dacromet Đơn giản Sơn

DIN1444 DIN EN 22341 A3/Q195/35K Thép Đen/Dacromet/Plain/Plated Zinc Chất tính: Loại Φ10-Φ45 Class4.8 8.8

•

• Chiều kính danh nghĩa		3	4	5	6	8	10	12
  d
  d	tối đa	3	4	5	6	8	10	12
  	phút	2.94	3.925	4.925	5.925	7.91	9.91	11.89
  dk	tối đa	5	6	8	10	14	18	20
  	phút	4.7	5.7	7.64	9.64	13.57	17.57	19.48
  d1	tối đa	0.94	1.14	1.34	1.74	2.14	3.38	3.38
  	phút	0.8	1	1.2	1.6	2	3.2	3.2
  k	Kích thước danh nghĩa	1	1	1.6	2	3	4	4
  	tối đa	1.125	1.125	1.725	2.125	3.125	4.15	4.15
  	phút	0.875	0.875	1.475	1.875	2.875	3.85	3.85
  Lh	phút	1.6	2.2	2.9	3.2	3.5	4.5	5.5
  Chiều kính danh nghĩa		14	16	18	20	22	24	27
  d
  d	tối đa	14	16	18	20	22	24	27
  	phút	13.89	15.89	17.89	19.87	21.87	23.87	26.87
  dk	tối đa	22	25	28	30	33	36	40
  	phút	21.48	24.48	27.48	29.48	32.38	35.38	39.38
  d1	tối đa	4.18	4.18	5.18	5.18	5.18	6.52	6.52
  	phút	4	4	5	5	5	6.3	6.3
  k	Kích thước danh nghĩa	4	4.5	5	5	5.5	6	6
  	tối đa	4.15	4.65	5.15	5.15	5.65	6.15	6.15
  	phút	3.85	4.35	4.85	4.85	5.35	5.85	5.85
  Lh	phút	6	6	7	8	8	9	9
  Chiều kính danh nghĩa		30	33	36	40	45	50	55
  d
  d	tối đa	30	33	36	40	45	50	55
  	phút	29.87	32.84	35.84	39.84	44.84	49.84	54.81
  dk	tối đa	44	47	50	55	60	66	72
  	phút	43.38	46.38	49.38	54.26	59.26	65.26	71.26
  d1	tối đa	8.22	8.22	8.22	8.22	10.22	10.22	10.22
  	phút	8	8	8	8	10	10	10
  k	Kích thước danh nghĩa	8	8	8	8	9	9	11
  	tối đa	8.18	8.18	8.18	8.18	9.18	9.18	11.215
  	phút	7.82	7.82	7.82	7.82	8.82	8.82	10.785
  Lh	phút	10	10	10	10	12	12	14
  Chiều kính danh nghĩa		60	70	80	90	100
  d
  d	tối đa	60	70	80	90	100
  	phút	59.81	69.81	79.81	89.78	99.78
  dk	tối đa	78	90	100	110	120
  	phút	77.26	89.13	99.13	109.13	119.13
  d1	tối đa	10.22	13.27	13.27	13.27	13.27
  	phút	10	13	13	13	13
  k	Kích thước danh nghĩa	12	13	13	13	13
  	tối đa	12.215	13.215	13.215	13.215	13.215
  	phút	11.785	12.785	12.785	12.785	12.785
  Lh	phút	14	16	16	16	16
