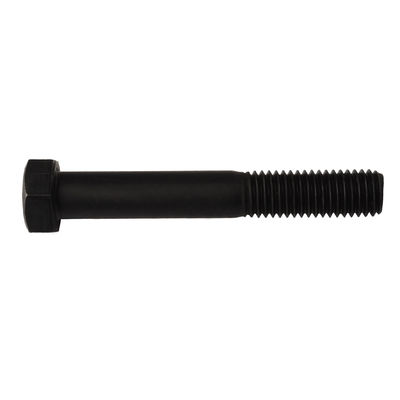

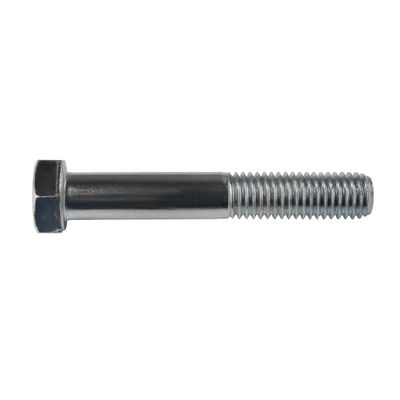

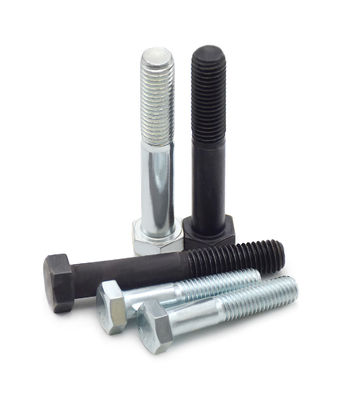

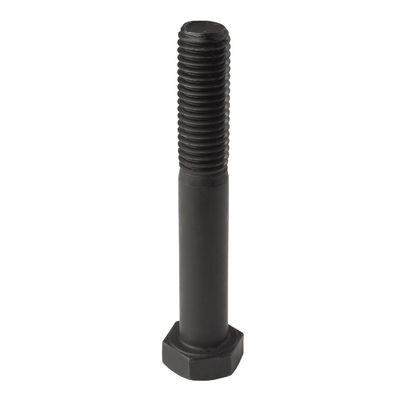

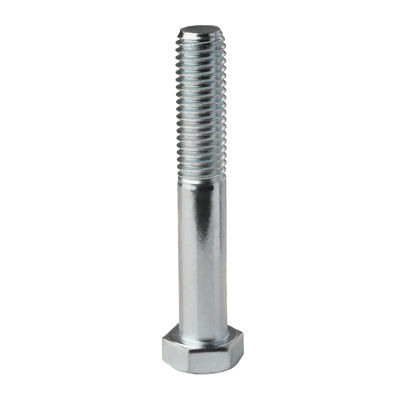

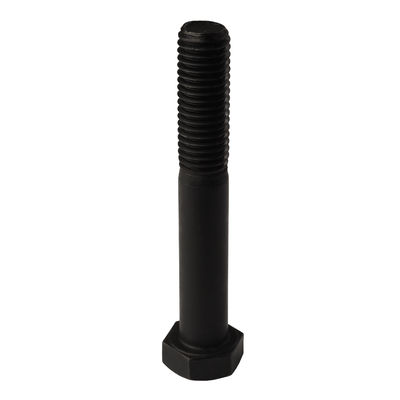

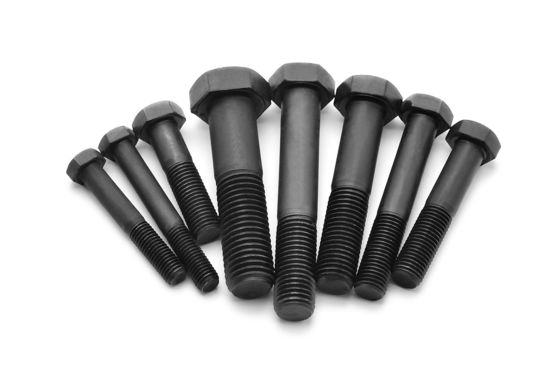

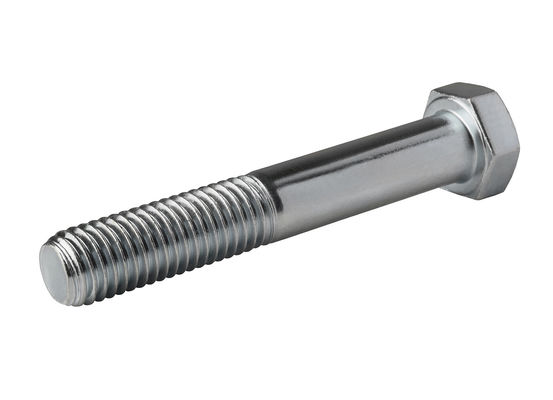

Trình đệm công nghiệp Hex Head Bolt DIN931-1 EN ISO4014 lớp 8.8 10.9
| Nguồn gốc | JIANG SU PROVINCE CHINA |
|---|---|
| Hàng hiệu | YingYan |
| Chứng nhận | ISO9000 |
| Số mô hình | M5-M42 |
| Số lượng đặt hàng tối thiểu | 1000 miếng |
| Giá bán | negotiable |
| chi tiết đóng gói | Hộp nhỏ, túi nhựa, số lượng lớn trong thùng carton, |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp hỗ trợ trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| tên | Bu lông lục giác loại A và B có ren một phần | Tiêu chuẩn | GB/DIN/ASME/EN/ISO, v.v. |
|---|---|---|---|
| Vật liệu | thép không gỉ/thép cacbon | Loại đầu | đầu lục giác |
| Điều trị bề mặt | đánh bóng, mạ kẽm, đen | Thể loại | 8.8/ 10.9 |
| Màu sắc | Trắng-xanh, vàng, đen, trơn | ||
| Làm nổi bật | Bolt công nghiệp Hex Head,Lớp 8.8 Bolt công nghiệp,Bolt đầu hex DIN931-1 |
||
Mô tả sản phẩm
DIN931-1 EN ISO4014 Bốc đầu hình lục giác lớp A và B có dây niêm mạc một phần lớp 8.8 10.9
| Kích thước sợi | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | ||
| d | ||||||||||||||
| P | Đường dọc | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | |
| b | Trọng tài. | L≤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 |
| 125 |
- | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | ||
| L> 200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | ||
| c | phút | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |
| tối đa | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | ||
| da | tối đa | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | |
| ds | Max=kích thước danh nghĩa | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | |
| phút | Nhóm A | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | |
| Nhóm B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| dw | phút | Nhóm A | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 |
| Nhóm B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| e | phút | Nhóm A | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 |
| Nhóm B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| k | Kích thước danh nghĩa | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | |
| Nhóm A | phút | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | |
| tối đa | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | ||
| Nhóm B | phút | - | - | - | - | - | - | - | - | - | - | - | - | |
| tối đa | - | - | - | - | - | - | - | - | - | - | - | - | ||
| k1 | phút | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | |
| r | phút | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | |
| s | Max=kích thước danh nghĩa | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | |
| phút | Nhóm A | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | |
| Nhóm B | - | - | - | - | - | - | - | - | - | - | - | - | ||
| Chiều dài của sợi b | - | - | - | - | - | - | - | - | - | - | - | - | ||
| Kích thước sợi | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | |||
| d | ||||||||||||||
| P | Đường dọc | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | ||
| b | Trọng tài. | L≤125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | |
| 125 |
40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | |||
| L> 200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | |||
| c | phút | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | ||
| tối đa | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | |||
| da | tối đa | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | ||
| ds | Max=kích thước danh nghĩa | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | ||
| phút | Nhóm A | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | ||
| Nhóm B | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | |||
| dw | phút | Nhóm A | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | |
| Nhóm B | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | |||
| e | phút | Nhóm A | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | |
| Nhóm B | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | |||
| k | Kích thước danh nghĩa | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | ||
| Nhóm A | phút | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | ||
| tối đa | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |||
| Nhóm B | phút | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | ||
| tối đa | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | |||
| k1 | phút | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | ||
| r | phút | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
| s | Max=kích thước danh nghĩa | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | ||
| phút | Nhóm A | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | ||
| Nhóm B | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | |||
| Chiều dài của sợi b | - | - | - | - | - | - | - | - | - | - | - | |||
Thông số kỹ thuật
DIN931 Bốc đầu hình lục giác với sợi phần là các bu lông tuân thủ các thông số kỹ thuật được thiết lập bởi Deutsches Institut für Normung (DIN), Viện Tiêu chuẩn hóa Đức.Những cuộn này thể hiện một số tính năng chính và lợi ích, làm cho chúng phù hợp với các ứng dụng kỹ thuật khác nhau.
Đặc điểm cấu trúc:
- Thiết kế đầu sáu góc của các vít, tuân thủ các tiêu chuẩn quốc tế, cung cấp tính linh hoạt cao và do đó cho phép lắp đặt dễ dàng vàloại bỏsử dụng các công cụ như chìa khóa hoặc chìa khóa ổ cắm.
- Một nửa.thắtthiết kếcó một vít với sợi chỉ trên một phần của chân.Thiết kế này đặc biệt phù hợp với các ứng dụng mà các bu lông cần thâm nhập qua một thành phần và được thắt chặt chắc chắn với một hạt ở phía đối diện.
Tiêu chuẩn hóa và thông số kỹ thuật:
- Tiêu chuẩn DIN931: Các bu lông tuân thủ tiêu chuẩn DIN931, đảm bảo tính nhất quán và đáng tin cậy về kích thước, vật liệu và hiệu suất.
- Phạm vi kích thước: Chúng có sẵn trong một loạt các kích thước sợi từ M1.6mm đến M64mm và chiều dài thân từ L12mm đến L500mm, phục vụ cho các nhu cầu kỹ thuật đa dạng.
Vật liệu và hiệu suất:
- Yêu cầu vật liệu: DIN931 cuộn đầu sáu góc thường được làm từ vật liệu có độ bền cao như thép cacbon, thép hợp kim hoặc thép không gỉ.Những vật liệu này có tính chất cơ học tuyệt vời, chống ăn mòn, và độ bền.
- Các lớp hiệu suất: Tùy thuộc vào vật liệu và kích thước, các vít có các lớp hiệu suất khác nhau, chẳng hạn như 8,8 và 10,9 cho vít thép và A2-70 và A4-70 cho vít thép không gỉ.
Các lĩnh vực ứng dụng:
- DIN931 xoắn đầu sáu góc với sợi phần tìm thấy các ứng dụng trong các ngành công nghiệp khác nhau, bao gồm máy móc, ô tô, đóng tàu và xây dựng.Chúng được sử dụng để gắn các thành phần cấu trúc, kết nối đường ống, lắp đặt thiết bị và các mục đích khác, đảm bảo kết nối an toàn và đáng tin cậy.
Ưu điểm:
- Dễ lắp đặt và tháo rời: Thiết kế đầu sáu góc tạo điều kiện xoay hiệu quả bằng công cụ, cải thiện hiệu quả công việc.
- Sự linh hoạt: Thiết kế sợi phần cho phép linh hoạt trong các kịch bản kết nối khác nhau.
Độ tin cậy và độ bền: Việc sử dụng vật liệu có độ bền cao và tuân thủ các tiêu chuẩn DIN931 đảm bảo độ tin cậy và độ bền của các bu lông, đáp ứng các yêu cầu của các ứng dụng kỹ thuật khác nhau.
